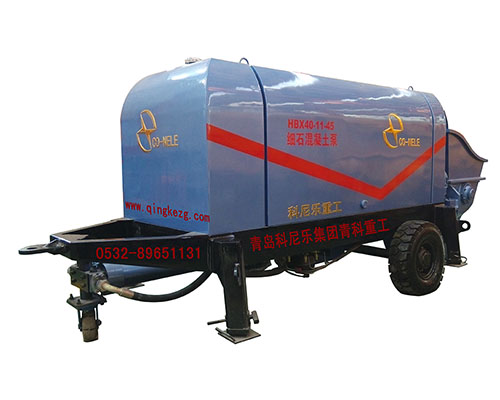

HBX40
  • HBX40

HBX40

所屬:其他
訂購熱線:400-0058-311
介紹與參數

我公司在細石混凝土泵的基礎上為了滿足不同的需求,研究開發了HBX小骨料混凝土細石泵,該產品填補了細石泵和混凝土泵的空白,該系列產品體積小,重量輕,挪動方便,滿足一些新農村的建設,小骨料混凝土的施工要求。

產品特點

1.采用全液控?fù)Q向液壓系統:泵送、S管分配交替換向動作無需電信號參與,換向沖擊小,噪音低,明顯提高液壓泵、液壓閥的壽命。
2.全液控液壓系統省去電控信號的中間環節,大大提高整套設備運行可靠性。
3.采用集中閥板:將主系統液壓閥集中—閥板上,減少交叉連接的管路,系統更加緊湊,降低漏油機會。

動力及液壓系統

電機系列動力采用國內外知名品牌—國產電機,西門子貝得電機。
柴油機系列動力采用原裝VOLVO柴油機、濰柴道依茨。
主油泵采用德國哈威,力士樂,日本川崎系列。
液壓閥采用國內外知名品牌。液控混凝土泵用特制的液壓閥,通流量大,能量損失小,保證系統可靠性的同時也節省了能源。
液壓膠管接頭采用美國伊頓產品,確保液壓系統安全,無泄漏。
散熱器采用板翅風冷式散熱器(電機),確保系統在允許的高溫度下工作。
大油缸密封件采用美國派克產品。

電器部分

電器產品采用施耐德、LG產品,提高電控系統可靠性。

機械部件

料斗全新設計,采用16錳鋼焊制,耐磨;混凝土在料斗內流動性和吸入性好。
S管閥采用高錳鋼整體鑄造成型,易磨損面采用抗磨材料堆焊,具有耐高壓與耐磨損雙重優點;內腔過渡圓滑,混凝土在內流動暢通,泵送性能進一步提高。花鍵軸采用合金材料進行特殊表面處理,提高了耐磨性及疲勞強度。
眼鏡板、切割環采用硬質合金鑲嵌制造,經久耐用。攪拌系統獨特雙重密封結構,內注高壓潤滑油,防止砂漿進入,保護攪拌軸。采用高耐磨大弧度攪拌葉片喂料,有效提高吸入性能。
混凝土活塞采用進口材料精密加工而成,具有耐水解,耐磨,耐高溫的優良品質。

潤滑系統

集中潤滑系統,采用遞進式分配器逐一給潤滑點供油,并可定時,注油量準確,節省油脂用量。

技術參數



參數名稱 單位 參數
整機性能 大理論排量 m3/h 40
大理論輸送壓力 Mpa 11
高泵送次數 次/min 24
分配閥形式 S管閥
輸送缸規格 mm Φ160x1200
出料口直徑 mm Φ125
上料高度 mm 1100
動力系統 主電機 kw 45
額定轉速 r/min 1470
液壓油路形式 開式回路
主系統高油壓 Mpa 28
液壓系統 攪拌系統高油壓 Mpa 12
高攪拌轉速 r/min 40
液壓油箱容積 L 200
允許大骨料粒徑 mm 30
輸送管內徑 mm Φ100或φ80
其它參數 外形尺寸(長x寬x高) mm 4500x1500x1750
主機質量 kg 2700
拖行速度 km/h

8

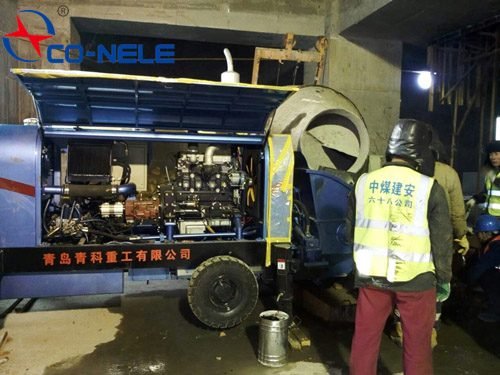

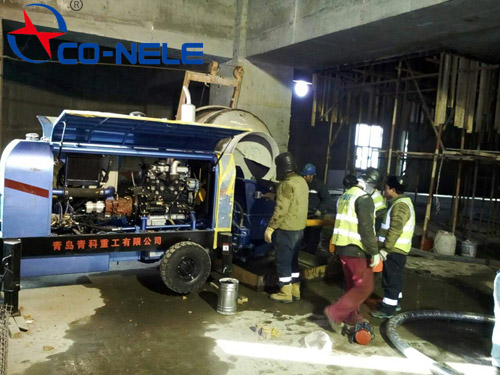

施工案例
