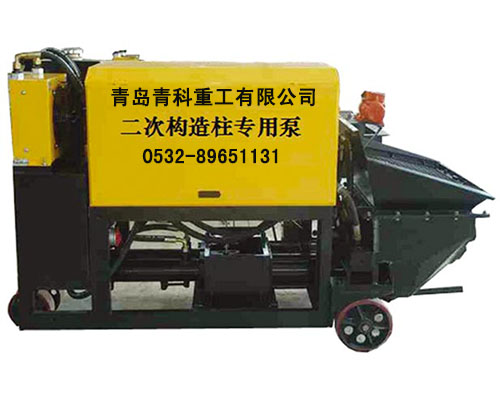

整機概況
二次構造柱泵又稱小型細石輸送泵，它的適用范圍：廣泛用于一些特殊的施工環境，如：鐵路公路隧道，引水洞，涵洞，橋洞等洞體內的施工，還包括水利工程，水電工程，邊坡支護，地下施工作業，基礎的灌裝工程，大型裙樓建筑的構造柱澆注等等。
主要特點
1.該砂漿泵采用雙缸活塞式、電液聯合控制、S管閥分配形式。具有系統穩定、控制系統簡單、操控方便、維護保養少等優點。
2.泵機的使用功率非常小，在無電源的情況下只需配一臺小型的發電機即可工作。
3.是國內體積小的混凝土輸送泵，是許多狹窄施工環境的唯一選擇。
4.泵機重量輕，移動方便。
5.泵機配置高，全液壓操作，性能穩定，結構緊湊，故障率低，壽命長。
6.泵機價格實惠的微型砂漿泵。
7.泵送壓力高，泵送距離遠。
8.用于構造柱澆注，連續性好，輸送效率高，是人工澆筑混凝土的上百倍。
9.分配閥采用先進的S管閥，密封性好，結構簡單可靠。眼鏡板和耐磨環采用耐磨鑄鐵，耐磨性好，壽命長，更換方便，耐磨環采用可自動補償間隙機構。
10.控制方式用電-液控制，操作簡單、運轉平穩、噪音低；具有完善的電-液過載保護及儀表顯示系統；具有反泵操作機能；運行安全可靠，容易拍除堵塞故障，維修方便。
11.接觸器和按鈕開關等電器組件，防護等級可達到IP65，控制線路簡單，工作可靠。
12.攪拌裝置密封可靠，不易漏漿；攪拌葉片結構合理，大大提高了吸入效率。
13.主要密封件采用派克公司（PARKER）優質密封件，杜絕了液壓系統的內外泄露。
14.料斗篩設置振動電機，保障下料充分。
技術參數
|
項目名稱
|
單位
|
參數
|
|
大理論生產率
|
m3/h
|
10
|
|
大理論出口壓力
|
Mpa
|
7
|
|
骨料大直徑
|
mm
|
≤20（≤10）
|
|
主電機
|
型號
|
|
Y180L-4
|
|
功率
|
kw
|
22
|
|
輸送管內徑
|
mm
|
65/80
|
|
外形尺寸（長x寬x高）
|
mm
|
1900x750x1200
|
|
整機重量
|
kg
|
600
|
